预制ZDB预应力叠合板

产品信息

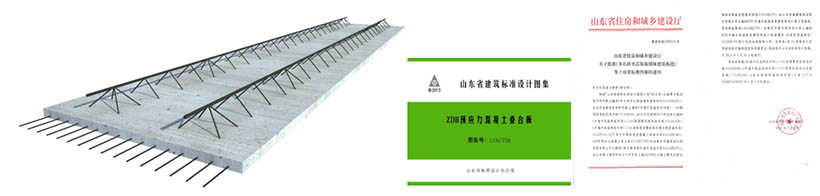

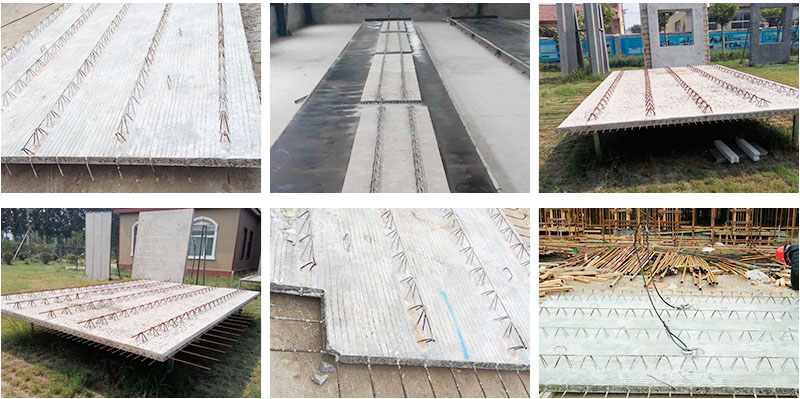

公司生产的预应力叠合板；采用1570级高强预应力钢丝，比普通叠合板节省用钢量10%左右；预制叠合板可代替模板，降低模板费用，节约大量人力、脚手架支撑，施工速度能提高一半以上，节省工程造价约60元/m2;该预应力叠合板拥有7项专利，具有建设厅颁布的设计图集及先进的技术生产线。

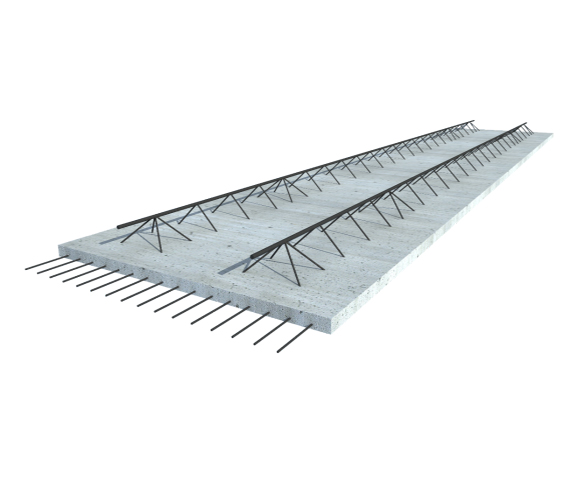

一：ZDB预应力混凝土叠合板是公司自主研发的新型叠合板，并为此研发了专用的生产线，生产工艺成熟可靠，效率高，投资少。该产品广泛用于民用、公共建筑物的楼（屋）盖，此外还可用于剪力墙、外墙模板。现已投产，产量3000m2/天。

二：ZDB预应力混凝土叠合板性能特点：

1.ZDB叠合板采用高强材料，与传统平薄板预制构件比具有质量轻、刚度大、承载力高、抗裂性能好等特点，使叠合预制构件放张后反拱小或无反拱，易于运输和安装，在叠合施工过程中可免去大部分的支撑和模板，简化了施工。

2.整体性好。上部支架使新老混凝土的粘结面积增大，梯形孔及穿孔筋又大大增加了机械咬合力，从而有效的提高了叠合面的抗剪能力，采用自然粗糙面就能保证叠合结构的共同工作性能，使叠合板变形小、刚度大，从而克服了预制装配式楼盖整体性差、不利于抗震的缺点。

3.由于采用了高效预应力技术，抗裂性能大大提高。支架纵筋底部预留孔洞间穿置横向非预应力钢筋实现双向配筋，从而实现楼板的双向受力，通过穿孔钢筋的传力使单向板变为双向板，与单向板相比，传力更加合理，可承受更大的荷载，且挠度减小、延性增加。

4.综合经济效益提高。该项技术无需模板和支撑，施工方便快捷，工期短，效率高，节省劳动力，比现浇楼盖节省1/3以上工期；同时由于采用了高强材料，节省了钢材。通常每平方米可节约钢材4kg左右，木材0.01m2，经济效益明显。

ZDB预应力混凝土叠合板为我公司自主研发生产，采用复合预制工艺，性能优于现浇，又具有建筑产业化的显著优势。

其主要优势在于：

第一、该叠合板在施工过程中既是承重结构又兼做模板，与现浇板相比，可节省模板，同时考虑钢筋架的作用，能减少预制板下的临时支撑，大大缩短施工工期。

第二、用钢量少，由于采用1570级高强预应力钢丝，抗拉强度为三级钢的4.2倍，比其他叠合板节省用钢量。

第三、承载能力较强，破坏性试验承载力每平方可达0.5吨。

第四、抗震性能好，由于采用了预应力极大提高了混凝土的抗裂性能。

第五、与PK预应力混凝土叠合板相比，在其钢筋架下横穿钢筋架后能形成双向板，且预埋管线经济、方便。

第六、与预制空心板比较，整体性好、抗震性强。

第七、在预制板内设置钢筋架，可增加预制板的整体刚度和水平界面抗剪性能。

第八、ZDB预应力混凝土叠合板，与普通叠合板相比，不用担心在放张及吊装过程中上部混凝土开裂。

设计标准化生产工业化施工装配化管理科学化

建筑工业化概念：

建筑工业化，指通过现代化的制造、运输、安装和科学管理的大工业的生产方式，来代替传统建筑业中分散的、低水平的、低效率的粗放式生产方式。它的主要标志是设计标准化、生产工业化、施工装配化、管理科学化。

建筑工业化基本内容：

采用先进、适用的技术、工艺和装备科学合理地组织施工。发展施工专业化，提高机械化水平，减少繁重、复杂的手工劳动和湿作业；发展建筑构配件、制品、设备生产并形成适度的规模经营，为建筑市场提供各类建筑使用的系列化的通用建筑构配件和制品；制定统一的建筑模数和重要的基础标准（模数协调、公差与配合、合理建筑参数、连接等），合理解决标准化和多样化的关系，建立和完善产品标准、工艺标准、企业管理标准、工法等，不断提高建筑标准化水平；采用现代管理方法和手段，优化资源配置。实行科学的组织和管理，培育和发展技术市场和信息管理系统，适应发展社会主义市场经济的需要。

乾元泽孚以科技创新为依托，以工业化的建筑制造体系为基础，将住宅与科技完美结合，通过云智能化平台，将建筑生产全过程中的设计、生产、安装、管理和服务等环节集成为完整的产业体系，颠覆了传统建筑思维，开启建筑设计标准化、生产工业化、施工装配化的云建筑新时代。

竞争优势 ————— 生产制造

竞争优势 ————— 运输安装

竞争优势 ————— 71项技术专利

竞争优势 ————— 国内市场运营

将发展成熟的轻资产运营模式“复制”至全国各地，使产品辐射全国市场

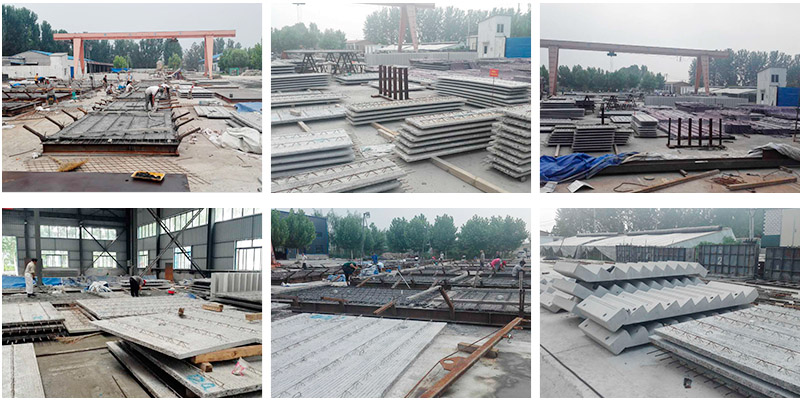

公司与临沂市莒南县政府合资兴建的装配式建筑生产基地，落地于临沂市莒南经济开发区，总厂区面积500亩，一期215亩，厂房等建筑面积四万平方米，前期投入由县政府承担并提供五千万以下的产业资金作为流动资金，乾元泽孚以技术专利授权、生产设备等出资并由乾元泽孚控股。项目集生产科研示范区建设于一体，主要从事装配式建筑体系、预制整体建筑pc结构体系、以及建筑节能结构一体化等的生产、研发与销售。

竞争优势 ————— 海外市场拓展

行业背景 ————— 工业革命对我国建筑业的启示

机器大工业代替传统手工业，是推动人类文明发展进程的重要动力

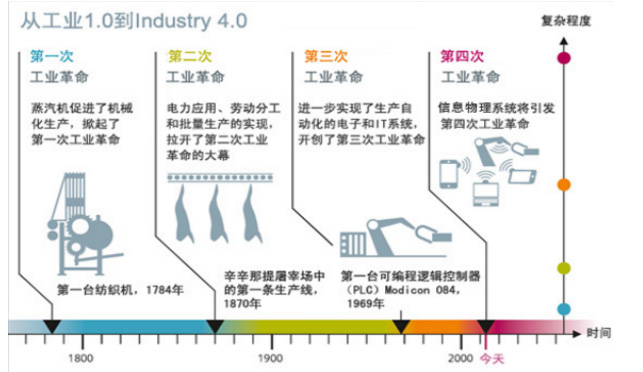

四次工业革命促使着各行各业的生产方式由传统手工作业往机械化、电气化、智能化发展。

而作为我国国民经济重要支柱产业之一的建筑业，还依然处于传统手工作业为主的制造方式。

人口老龄化、人力成本高导致的招工难因素使传统建筑劳动生产率低，产值利润低进而影响房屋建造质量低，加上营改增政策、传统建筑造成严重的污染严重和资源浪费都促使着建筑工业化的发展。

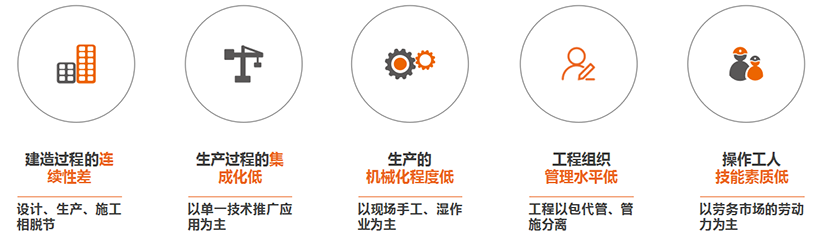

行业背景 ————— 建筑产业化的必要性

行业背景 ————— 与传统工艺比较

技术体系	工业化技术体系	传统建筑体系
品质	高	一般

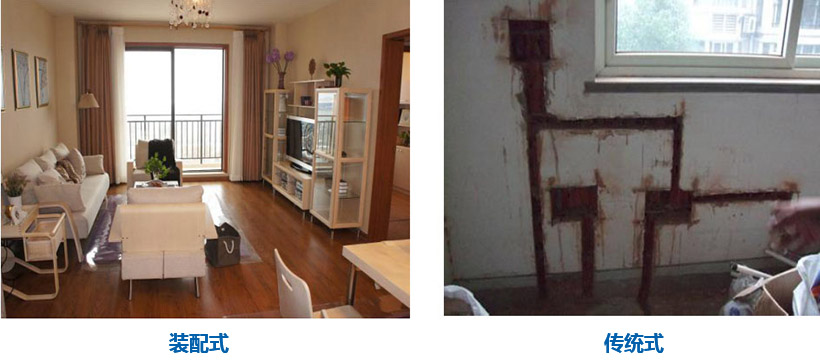

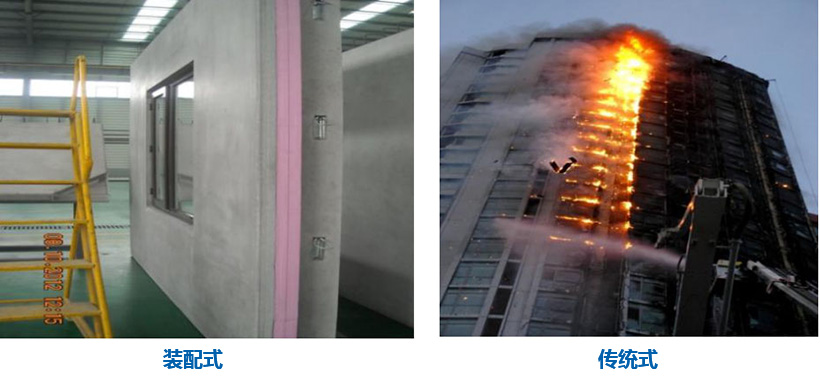

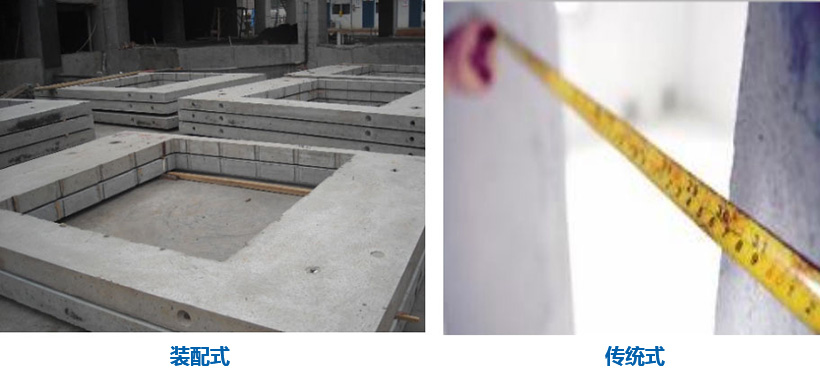

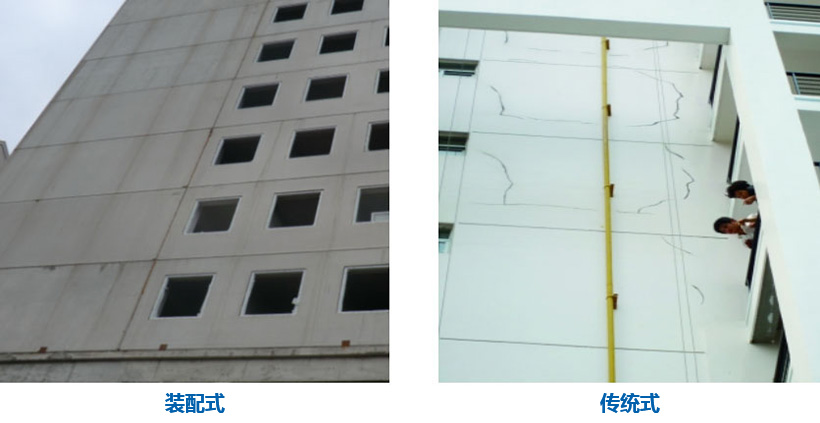

品质	工业化方式的材质与PC结构在防水、防火、隔音、抗渗、抗震、防裂方面能做到更好，确保产品出厂品质。	传统方式对工艺质量的管控较难，工人素质不一，手工作业品质监控难度高，容易出现渗水、开裂、空鼓等质量通病。
工期	快	中等

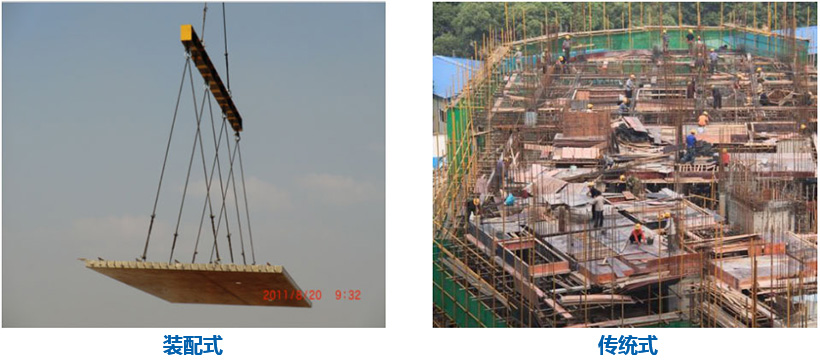

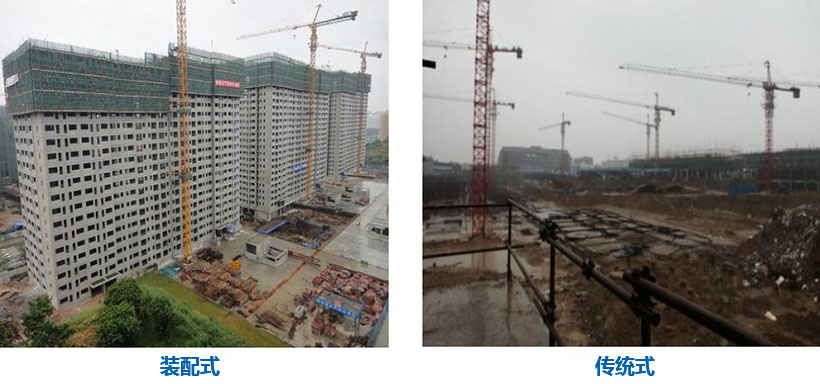

工期	大部分构件部品在工厂流水线完成，不受天气影响。施工进度5-7天一层，水电安装与主体装修同步，进度大大提前。	较成熟的施工队可以达到一次结构工程5天一层，但还需要砌砖、抹灰等二次结构。
成本	高	中等
成本	装配式建筑专业工厂少，容易价格垄断，建筑体量增后，价格将下降。	规划设计反复、材料选型采购不一；项目成本测算差距大，目标成本难以准确制定；施工过程设计变化多，签证过多，过程成本控制难度大。
节能环保	优	差

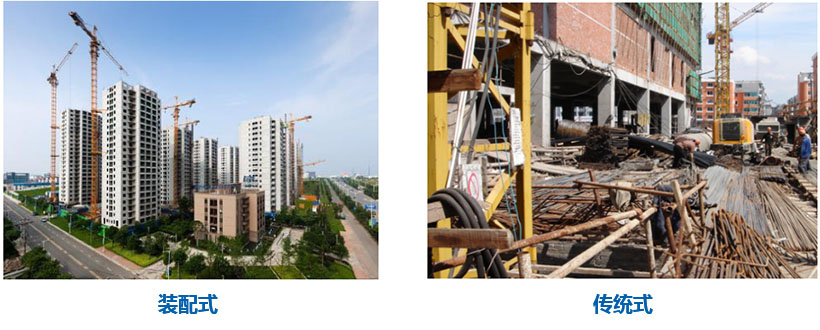

节能环保	工地干净整洁，节水80%，节能70%，节时70%，节材20%，节地20%。安全事故基本无。	浪费资源，材料耗费量大，扬尘起灰，建筑垃圾多，噪音大、污水多、安全事故多发。
